ZP-19D

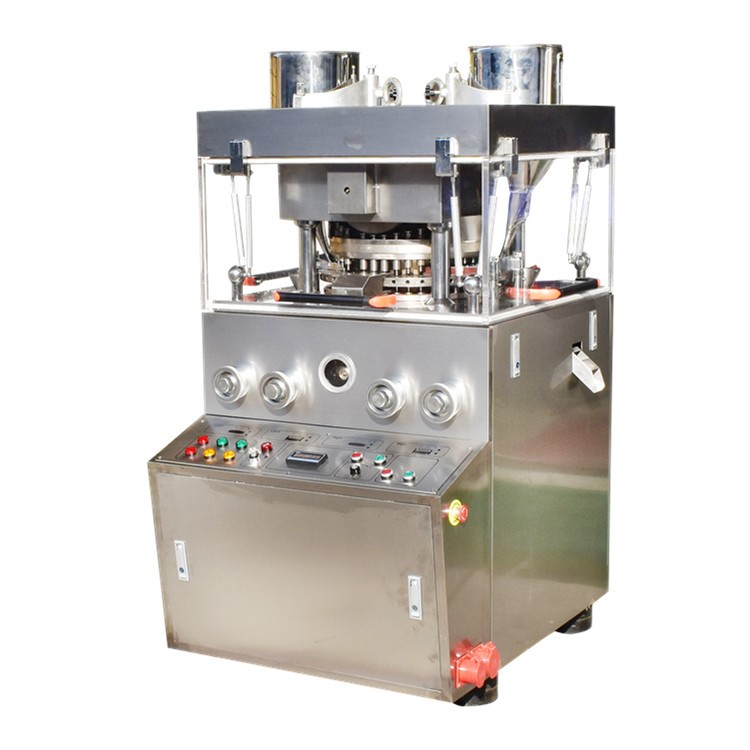

Prensa rotativa para comprimidos
ZP420-19D
Esta máquina é uma máquina de compressão automática rotativa e contínua de prensagem dupla, que comprime matérias-primas granulares em comprimidos redondos, letras e comprimidos de duas cores com formato especial.É usado principalmente para produção de comprimidos na indústria farmacêutica e também é adequado para empresas químicas, alimentícias, eletrônicas e outras empresas industriais.
Característica principal
1. A tampa externa é toda fechada em aço inoxidável e a mesa interna é feita de aço inoxidável, o que pode manter o brilho da superfície e evitar contaminação cruzada, além de atender aos requisitos das GMP.
2. Equipado com uma janela de perspectiva de plexiglass, o estado do tablet pode ser visto e os painéis laterais podem ser totalmente abertos, o que é fácil para limpeza e manutenção interna.
3. Todos os controles e elementos operacionais estão bem definidos.
4. O dispositivo de regulação de velocidade de conversão de frequência é usado para regulação de velocidade elétrica, que é fácil de operar, estável em rotação, seguro e preciso.
5. Equipado com dispositivo de proteção contra sobrecarga, pode parar automaticamente quando a pressão está sobrecarregada.
6. Implemente a mecatrônica, usando teclas sensíveis ao toque e exibição na tela.
7. Seja o primeiro a experimentar o dispositivo de lubrificação semiautomático e o dispositivo à prova de poeira de plexiglass na parte superior da base giratória.
8. O sistema de transmissão é vedado no tanque de óleo abaixo do motor principal, que é um componente independente
que é separado com segurança e não haverá poluição mútua, e a parte da transmissão é embebida na piscina de óleo, o que é fácil de dissipar o calor e o desgaste.
9. Equipado com dispositivo de sucção de pó, que pode absorver o pó da sala de prensagem.
10. As peças de desgaste, como trilho superior, alimentador, tremonha, rosca sem-fim de transmissão, dispositivo de medição de pó, etc. têm uma estrutura comum com os produtos ZP33, o que conduz à padronização, generalização e serialização.
Os principais parâmetros técnicos
Modelo | ZP420-19D |
Número do soco | 19 |
Máx.Pressão (Kn) | 120 |
Máx.Diâmetro da imprensa (mm) | 40 |
Máx.profundidade de preenchimento (mm) | 30 |
Espessura máxima do comprimido (mm) | 15 |
Velocidade da plataforma giratória (R/M) | 0-20 |
Capacidade de produção (comprimidos/hora) | Uma cor 45000duas cores22500 |
Potência do motor (kW) | 5.5 |
Dimensões (mm) | 1250×980×1650 |
Peso total (kg) | 1850 |
Lista principal de configurações elétricas
Nome | Modelo | fabricante |
motor | 5,5 segundos/6 segundos | Xangai Henglie |
Inversor | P/N 132F0028 | Danfoss, Dinamarca |
contator | 3TB40-22-0X | Siemens |
retransmissão | MY4N-J24VDC | Omron |
relé térmico | JR36B-20 | Xangai Huatong |
Reator magnético para lâmpada fluorescente | BPL9W220VB2SC | Philips |
Disjuntor trifásico pequeno | D247-63 | Xangai Huatong |
Botão de emergência | AR22V2R-11R | Fuji, Japão |
interruptor de chave | AR22JR-3A11A | Fuji, Japão |
luz indicadora | DR22E3L-E4G | Fuji, Japão |
Interruptor de limite | LX19-001 | Xangai Huatong |
fã exausto | FK3321.100 | Xangai Leipu Elétrica |
botão de controle | LAY7 | Xangai Huatong |
contador | Exemplo de correspondência com máquina 40:1×19 | Fábrica de medidores de revolução de volante em Xangai |
sonorizador | AD16-22SM/R | Segunda fábrica elétrica industrial de Xangai |
Bloco terminal | TD1530/cobre -10 | Xangai Xintong |
Lista de materiais da máquina
Nome | Material | Tratamento térmico de superfície dureza |
toca discos | 1QT500-7Fabricação de ferro fundido （A configuração padrão） 245# Cromado duro aço (opcional) Placa de aço inoxidável 3SS304 (opcional) | Não |
Materiais do eixo central e do eixo de transmissão | GB/T3077-1999 Especificado 40CrMedium carbono liga de aço estrutural | Não |
engrenagem helicoidal de acionamento principal | GB/T1176-1987 ZQSn10-1Tin especificado bronze | A dureza do tratamento térmico de superfície é HRC45-48 |
Engrenagem sem-fim | GB/T3077-1999Especificado 40Cr Médio Carbono estrutura de liga | A dureza do tratamento térmico de superfície é HRC45-48 |
Roda de pressão | GB/T1222-1984 especificado GCr15Alto carbono aço para rolamento de cromo | A dureza do tratamento térmico do exterior a superfície do rolo de pressão é HRC60-62 |
guia ferroviário | usdGB/T1222-1984 Especificado GCr15Alto carbono aço para rolamento de cromo | O tratamento térmico de superfície a dureza do trilho-guia de aço em contato com o punção é: HRC58-62 |
Alimentador | Bronze estanho ZQSn6-6-3, cromagem | Não |
Mesa central placa | não inferior a GB9439-1998 HT200cast especificado ferro | Não |
Material Principal | não inferior a GB9439-1998 Elenco HT200 especificado fabricação de ferro | Não |
tremonha | Aço inoxidável (OCr18Ni9) | Não |
gabinete do painel | Aço inoxidável (OCr18Ni9) | Não |
Cobertura superior da estrutura do rolo de pressão | Aço inoxidável (OCr18Ni9) | Não |
